Este Pantógrafo es una máquina controlada
numericamente por una computadora, que sirve para efectuar cortes
en placa de acero hasta de 6" de espesor. Las trayectorias
de corte se programan usando AutoCad.
Este proyecto se está realizando con la colaboración de la
empresa "Construcciones Pesadas e Industriales, S. A.
"(COPISA) de Guanajuato, Gto., que se encarga del diseño y
fabricación de la parte mecánica del pantógrafo.
Los dibujos del diseño mecánico están totalmente
terminados.

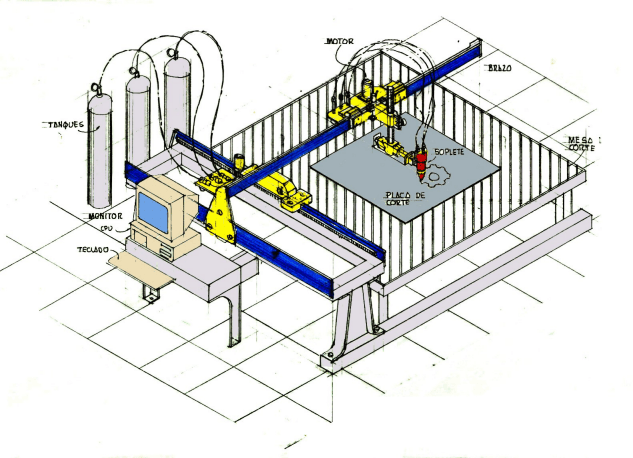

Este dibujo muestra
una vista en perspectiva del pantógrafo
Se ha fabricado practicamente un 95% de las
piezas y se ha armado la base con rieles y cremallera para
soportar el brazo de corte, que también ya se colocó en su
lugar..

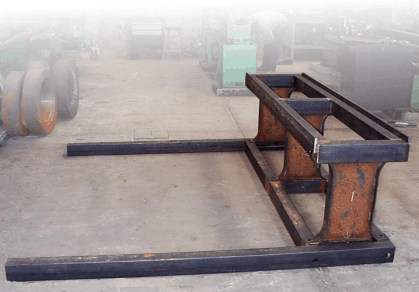

Aquí vemos la base.

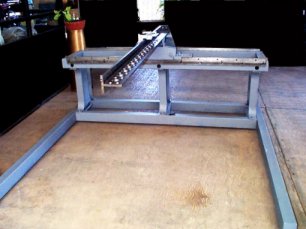

Probando los motores en los 2 ejes.

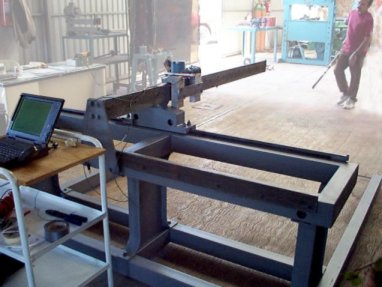

Otra foto de la estructura metálica del pantógrafo
De la parte del control electrónico se encarga el CIMAT y ya
tenemos los motores y controles, que se están probando en el
pantógrafo .
